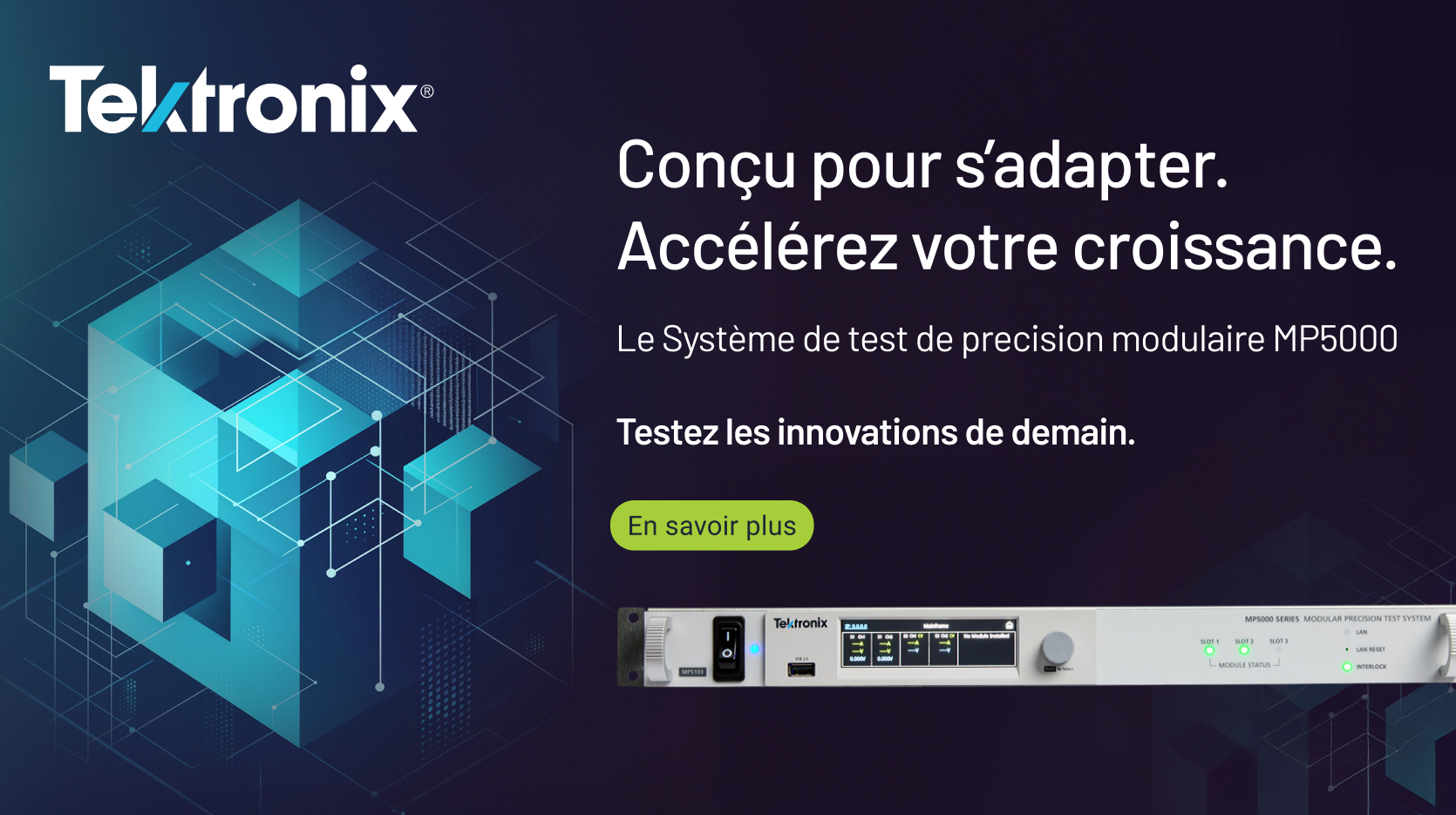

Tektronix a dévoilé le système modulaire de test de précision Série MP5000. Il s’agit d’une solution révolutionnaire qui offre de nouvelles perspectives dans le domaine des tests automatisés.
Basé sur une architecture modulaire, il permet aux ingénieurs de combiner dans un même châssis compact de 1U des unités source et de mesure (SMU) de précision et des unités d’alimentation programmables (PSU), offrant adaptabilité et évolutivité pour les process de validation et de test de production.
Ce système comprend actuellement une unité de source et de mesure à deux voies de 60 volts, une alimentation bipolaire à deux voies de 50 watts et un châssis MP5103. Les ingénieurs peuvent configurer jusqu’à six voies indépendantes par châssis et connecter jusqu’à 32 châssis entre eux pour effectuer simultanément des tests très rapides sur plusieurs sites et étroitement synchronisés. Les modules peuvent être remplacés en quelques minutes. Ce qui permet aux clients d’étendre les capacités de test ou d’intervenir sur chaque voie individuellement sans temps d’immobilisation.
Ce qui distingue la Série MP5000
Chaque élément de la Série MP5000 a été conçu et optimisé pour aider les ingénieurs à en faire davantage : moins d’espace en rack, moins de temps d’arrêt, moins de complexité. Voici ses principaux avantages :
- Modularité taillée pour l’avenir : reconfigurez en quelques minutes le châssis pour répondre à l’évolution de vos besoins en combinant des unités source et de mesure (SMU) et des unités d’alimentation programmables (PSU) au sein d’une seule unité centrale.
- Conception compacte haute densité : déployez jusqu’à 6 voies par châssis 1U et connectez jusqu’à 32 châssis pour effectuer des tests en parallèle sur plusieurs sites.
- Performances illimitées : modules SMU offrant une résolution de 100 fA et une vitesse d’échantillonnage de 1 Méch/s pour effectuer des captures de signaux rapides ; les modules PSU fournissent jusqu’à 50 W par voie avec une sortie bipolaire et un dispositif de protection avancée.
- Automatisation intégrée : un processeur de scripts de test (TSP) minimise les temps de communication entre le PC et l’instrument grâce à ses fonctionnalités de synchronisation inférieure à la microseconde entre chaque châssis. Intégration avec Python, LabVIEW et les pilotes IVI.
- Disponibilité maximale : calibration des modules uniquement, contrôle de l’alimentation indépendant des emplacements. Les interfaces web et tactiles sont intuitives et permettent aux systèmes d’opérer avec moins d’interruptions.
