Ricoh glisse une inductance dans ses convertisseurs DC-DC

Le 01/10/2021 à 9:40 par Frédéric Rémond

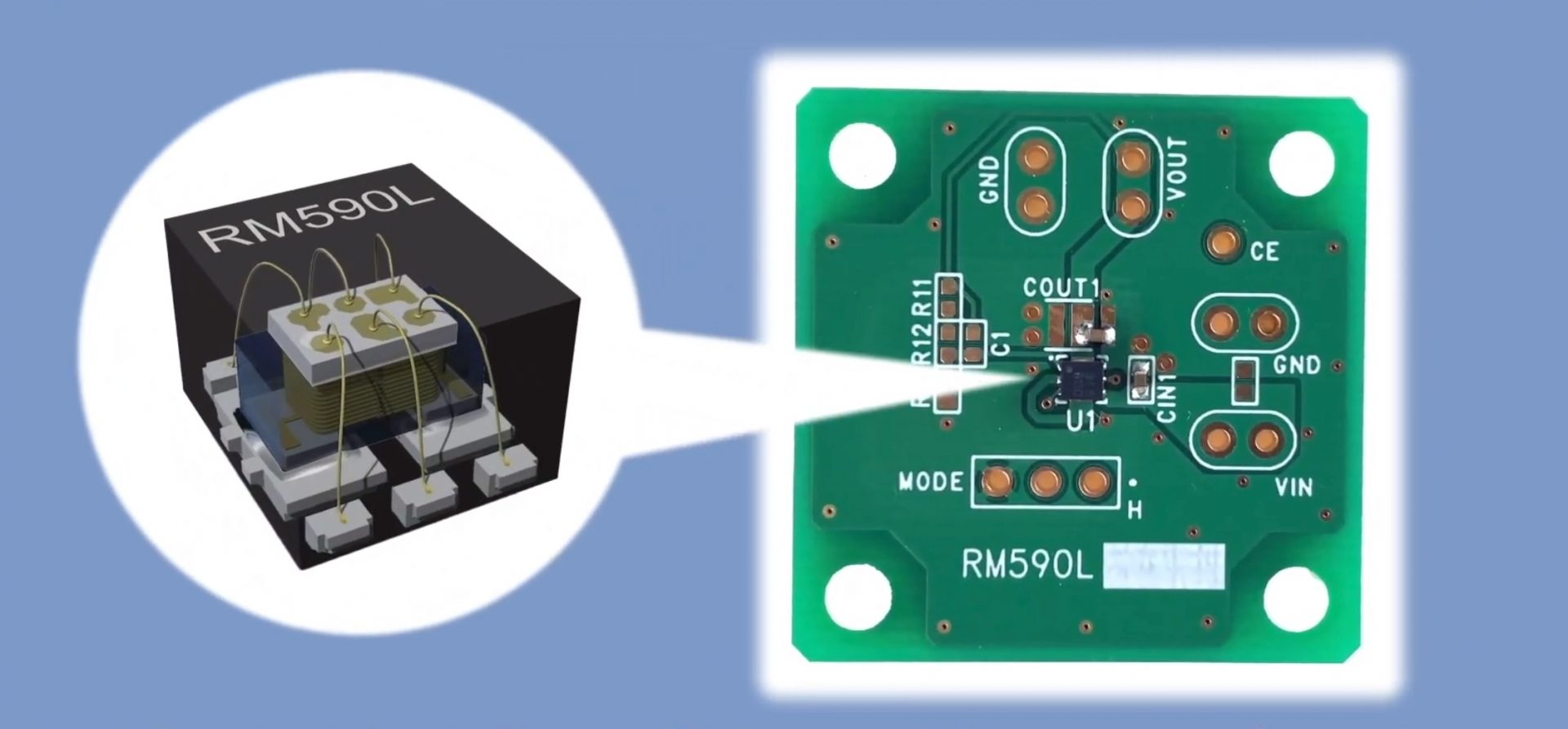

Ricoh a embarqué une inductance au sein de sa famille de convertisseurs abaisseurs DC-DC RM590 visant à la fois des applications grand public et industrielles. L’ajout de la bobine dans le module de 2,2x2x1,5mm (boîtier QFN2220-8) a pour effet de réduire la taille du montage de conversion de tension, qui ne requiert que deux condensateurs externes et limite le bruit électromagnétique rayonné.
Utilisant une fréquence de découpage de 6MHz, le convertisseur accepte une tension d’entrée comprise entre 2,3V et 5,5V, et délivre une sortie fixe ou ajustable. Le courant de sortie est susceptible d’atteindre 400mA. La conversion passe automatiquement d’un mode PWM (modulation en largeur d’impulsion) à un mode VFM (modulation à fréquence variable) afin de maintenir un rendement élevé à faible charge, typiquement plus de 85%.
