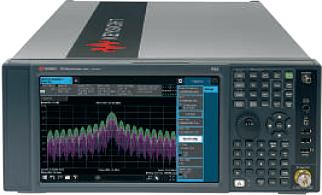

Parmi les annonces faites par Keysight Technologies lors du Mobile World Congress 2016, la nouvelle gamme en analyse de signal ne passait pas inaperçue. Au-delà de la couleur noire des appareils, ce ne sont pas moins de six séries différentes, aux performances accrues, qui sont désormais disponibles… A l'occasion du salon Mobile World Congress (MWC), qui s'est déroulé du 22 au 25 février dernier à Barcelone (Espagne), l'américain Keysight Technologies a dévoilé une ribambelle de nouveautés pour la conception et le test des communications de dernière génération. C'est ainsi qu'a tion. C'est ainsi qu'a été présentée la nouvelle mouture d'analyseurs de signal série X, la première solution de validation et de production intégrée pour les designs millimétriques IEEE 802.11ad, le système de test OTA millimétrique et multicanaux, la mesure en temps réel de beamforming, le testeur de radiocommunications UXM E7515A ( voir encadré ), etc. À l'image du modèle PXA N9030B, Keysight Technologies a repensé l'ensemble de sa gamme d'analyseurs de signal, de l'entrée de gamme jusqu'au très haut de gamme. Leur nouvelle robe noire ne doit pas occulter les progrès apportés côté performances… ans oublier non plus les nnonces faites du côté 'Anite, société spécialisée ans les tests de réseaux sans il et rachetée par l'américain n août 2015, telles que le ser-ice en ligne Nemo Cloud pour e contrôle et la gestion du parc e systèmes de test et mesure, u le support de réseaux simu-és à son ensemble d'outils irtual Drive Testing (VDT). En plus de la réorganisation e notre structure qui est plus munications, aéronautique/ défense, industrie, semi-conducteurs et services), notre stratégie est de proposer des solutions plus centrées sur le logiciel que sur le matériel » , rappelle Renaud Duverne, Solution Partners Program Worldwide chez Keysight Technologies. Mais revenons sur la nouvelle génération d'analyseurs de signal série X. L'américain n'a pas lancé un, ni deux, ni trois appareils, mais bel et bien six nouveaux modèles (de l'entrée au très haut de gamme) : les analyseurs de signal CXA N9000B, EXA N9010B, MXA N9020B, PXA N9030B et UXA N9040B, ainsi que les analyseurs de facteur de bruit N897xB. Au-delà de leur couleur noire - seuls les analyseurs de spectre RF et microondes portables FieldFox chez le fabricant et les oscilloscopes numé-riques de son compatriote Teledyne LeCroy arboraient jusque-là cette robe-, le point commun à tous ces nouveaux appareils est l'interface utilisateur. « Lors de son lancement, nous avions doté l'analyseur de signal UXA d'un écran tactile capacitif 14,1 pouces. Compte tenu du retour positif de la part des utilisateurs, en termes de simplicité et de facilité d'utilisation, nous avons étendu cet écran à l'ensemble de la nouvelle série X. Comme le facteur de format est plus petit, l'écran retenu est un modèle 10,6 pouces multitactile» , explique Allison Douglas, responsable du développement de marché pour les solutions de mesure des communications chez Keysight Technologies France. Les fonctionnalités devenues essentielles sur les smart-phones et les tablettes numé-riques, telles que le simple ou double tapotement pour sélectionner un paramètre ou agrandir une fenêtre, le fait de glisser ou de pincer les doigts pour mettre à l'échelle ou zoomer, sont autant de moyens pour accéder encore plus rapidement aux paramètres et aux mesures. « Si l'interface utilisateur est nouvelle comparée à la génération précédente des analyseurs de signal, les ingénieurs retrouveront les mêmes algorithmes de mesure validés et une compatibilité à 100% du code (programmation de commandes)» , insiste Allison Douglas. Des largeurs d'analyse de 510MHz, voire 1GHz Mais les améliorations apportées à la série X ne se résument pas au côté ergonomique. Keysight Technologies en a profité pour accroître encore les performances de chaque modèle. L'analyseur de signal CXA N9000B, destiné aux tests où la contrainte de coût est importante (applications générales et éducation) affiche une gamme de fréquence de 9kHz à 3, 7,5, 13,6 ou 26,5 GHz, une largeur d'analyse de 10MHz (25 MHz en option), un DANL de - 138 dBm typique à 20 GHz et sans pré-amplification, un bruit de phase amélioré (-110dBc/Hz typique à 10 kHz d'une porteuse de 1 GHz)… Quant à l'analyseur de signal EXA N9010B conçu pour les applications millimétriques, il se distingue par une gamme de fréquence de 10 Hz à 3,6, 7, 13,6, 26,5, 32 ou 44GHz, une largeur d'analyse de 25MHz (40 MHz en option), un DANL de - 144dBm typique à 40 GHz, un bruit de phase amélioré (- 109 dBc/Hz typique à 10 kHz d'une porteuse de 1GHz)… À côté du MXA N9020A pour les applications de mesure sans fil (10 Hz à 3,6, 8,4, 13,6 ou 26,5 GHz, 25 à 160 MHz, - 142 dBm typique à 26 GHz, - 114 dBc/Hz typique à 10 kHz de 1GHz), l'analyseur de signal PXA N9030B propose une gamme de fréquence de 3Hz à 3,6, 8,4, 13,6, 26,5, 44 ou 50GHz, un DANL de - 140dBm typique à 26 GHz ou - 136dBm typique à 45 GHz (sans pré-amplification), la présence nouvelle d'un oscillateur libre DDS (bruit de phase de - 136dBc/Hz à 10 kHz d'une porteuse de 1GHz), etc. «Le nouveau PXA affiche la plus grande largeur d'analyse du marché dans un appareil de format 4U classique. En standard, la largeur d'analyse est d'ailleurs passée de 10MHz à 25MHz, pour atteindre 160MHz et même désormais 255 ou 510 MHz en option » , précise Allison Douglas. UNE PLUIE DE NOUVEAUTÉS LORS DU MOBILE WORLD CONGRESS 2016 > Solution de validation et de production intégrée pour les designs millimétriques IEEE 802.11ad: solution complète et évolutive, supportant les tests de formation de faisceaux (beamforming) analogique, FI et RF… > Système de test OTA millimétrique et multicanal composé d'un oscilloscope numérique Infiniium série S et des mélangeurs à guide d'onde M1971E pour la propagation radio quasi-optique à 73 GHz. > Mesure en temps réel de beamforming avec un numériseur M9703A, un générateur arbitraire M8195A, le logiciel SystemVue FPGA Architect W1462BP et la bibliothèque 5G W1906A (châssis AXIe à cinq emplacements simples doté de huit canaux large bande). > Testeur de radiocommunications UXM E7515A (test de données IP à 1Gbit/s sur un composant réel et en temps réel, avec MIMO et agrégation de porteuses) permettant de réaliser des téléchargements très haut débit sous LTE-A Pro via trois porteuses, y compris MIMO 4x4 et MIMO 2x2. Dans le très haut de gamme, l'analyseur de signal UXA N9040B voit sa gamme de fréquence s'étendre jusqu'à 44 ou 50GHz en option (3Hz à 8,4, 13,6 ou 26,5 GHz), sa largeur d'analyse atteindre désormais 1GHz pour viser les applications 5G et radar, la disponibilité de nouvelles options de pré-amplification millimétrique pour une meil-leure sensibilité (DANL de - 159 dBm typique à 50GHz avec extension du plancher de bruit), un étalonnage en usine de la phase et de l'amplitude de la FI pour de meilleures mesures d'EVM, etc. Enfin la série d'analyseurs de facteur de bruit NFA N897xB complète la nouvelle série X. Les quatre modèles proposent une gamme de fréquence de 10MHz à 3,6, 7, 26,5 ou 40GHz, un DANL de - 156dBm typique à 20GHz ou - 155 dBm typique à 40GHz (N8976B)… UNE PLUIE DE NOUVEAUTÉS LORS DU MOBILE WORLD CONGRESS 2016 Solution de validation et de production intégrée pour les designs millimétriques IEEE 802.11ad: solution complète et évolutive, supportant les tests de formation de faisceaux (beamforming) analogique, FI et RF… Système de test OTA millimétrique et multicanal composé d'un oscilloscope numérique Infiniium série S et des mélangeurs à guide d'onde M1971E pour la propagation radio quasi-optique à 73 G Mesure en temps réel de beamforming avec un numériseur M9703A, un générateur arbitraire M8195A, le logiciel SystemVue FPGA Architect W1462BP et la bibliothèque 5G W1906A (châssis AXIe à cinq emplacements simples doté de huit canaux large bande) Testeur de radiocommunications UXM E7515A (test de données IP à 1Gbit/s sur un composant réel et en temps réel, avec MIMO et agrégation de porteuses) permettant de réaliser des téléchargements très haut débit sous LTE-A Pro via trois porteuses, y compris MIMO 4x4 et MIMO 2x2.

Améliorations tous azimuts en analyse de signal
