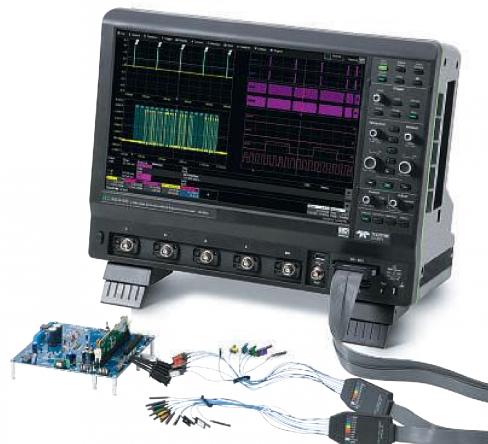

Teledyne LeCroy étend sa gamme HDO avec une série affichant désormais une fréquence d'échantillonnage de 20 Géch./s par voie, sur 10 bits, et une bande passante de 1 à 4GHz. L 'immense majorité des oscilloscopes numériques propose une résolution verticale de 8 bits, mais certaines applications, telles que la puissance ou les mémoires, nécessitent une résolution plus importante. Si le japonais Yoko-gawa Electric proposait il y a des années des modèles haute résolution, avec certes une bande passante limitée à quelques centaines de mégahertz, l'offre en oscilloscopes haute résolution s'est étoffée ces dernières années avec des modèles 12 bits affichant des bandes passantes au-delà de 500MHz. L'américain Teledyne LeCroy, qui s'est lancé en 2011 sur ce marché, vient d'étendre son offre déjà constituée par les familles HDO4000, HDO6000 et HDO8000(résolution de 12 bits et jusqu'à 8 voies), avec la série HDO9000. « La raison principale de son développement est le lancement de la série Infiniium S par Keysight Technologies. Sachant que notre politique est de continuer à développer de tels modèles », explique Jean Laury, AVP EMEA Oscilloscope Sales chez Teledyne LeCroy. Les huit modèles quatre voies d'ores et déjà disponibles se distinguent en effet par la technologie HD1024 et une boîte à outils très étoffée. La technologie HD1024 permet de disposer d'une résolution verticale de 10 bits pour une bande passante comprise entre 1 et 4 GHz, une fréquence d'échantillonnage de 20Géch./s sur les quatre voies analogiques, et même de 40Géch./s par entrelacement (2 voies), et exemplaire appartient à ilancr ainsi qu'une profondeur mémoire de 64Mo (4 voies). La série Infiniium Sdel'améri-cain Keysight Technologies n'atteint que 10 Géch./s par voie (4 voies, le double sur 2 voies), pour une bande passante jusqu'à 8 GHz. « La série HDO9000 est issue de la plateforme de la série WaveRunner 8000 – les séries HDO6000 et HDO8000 sont basées sur la même plateforme 12 bits HD4096. Nous avons notamment retravaillé l'étage d'entrée et développé une reconfiguration dynamique du CAN. Et tout est clairement affiché à l'écran », indique Jean Laury. Port LBus en face avant Il s'agit en fait d'un réagencement différent des blocs de 5 Géch./s du CAN monolithique, pour accroître l'ENOB, et d'une « intelligence » permettant de passer à la volée de 10 bits/ 10 Géch./s à 9 bits/20Géch./s, par exemple, sans filtrage. Le dernier avantage de la technologie HD1024 est l'ajout de filtres supplémentaires, pour étendre la résolution verticale au-delà de 10 bits (jusqu'à 13,8 bits), appliquer automatiquement un filtre anti-repliement aux faibles fréquences d'échantillonnage ou appliquer manuellement des limites de bande passante sur chaque voie. L'autre grande différence par rapport aux séries existantes est l'association d'un écran couleur tactile capacitif 15,4 pouces WXGA (au lieu de 12,1 pouces) et de l'interface y@newsco.fr. Toute reproducti utilisateur MAUI ( Most Advanced User Interface ) One Touch introduite pour les WaveRunner 8000 ( voir ElectroniqueS n°72 ). Ce qui permet d'exploiter au mieux toutes les fonctions d'analyse, de débogage et de validation. « Nous proposons ainsi des moyens plus conviviaux et plus efficaces pour permettre aux concepteurs de faire des choix stratégiques. Comme par exemple l'affichage simultané de huit paramètres au maximum, des packages logiciels on est interdite. pour le débogage et la validation (diagramme de l'œil, test de masque sur des fonctions spécifiques) », affirme Jean Laury. Les oscilloscopes de la série HDO9000 développés par Teledyne LeCroy se distinguent par une reconfiguration dynamique du CAN qui permet d'atteindre des fréquences d'échantillonnage de 40 Géch./s sur 2 voies, sous 10 bits, et l'interface MAUI One Touch. Signalons également, en face avant, la présence de 16 voies logiques échantillonnées à 1,25 Géch./s, avec une bande passante de 125 MHz et une profondeur mémoire de 128 Mpoints (versions –MS), ainsi que la possibilité de connecter un analyseur HDA125 sur le port LBus, mettant ainsi à disposition 9 ou 18 voies logiques échantillonnées à 12,5 Géch./s (profondeur mémoire maximum de 256 Méch., technologie de sonde QuickLink). Enfin, la série HDO9000 est vendue de 20651 22 à 38229 euros, selon le modèle.
