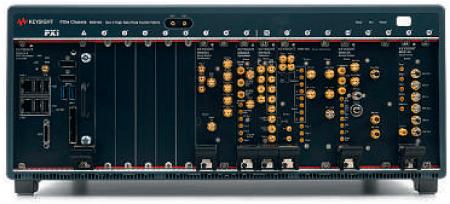

Le dernier-né des générateurs modulaires de Keysight Technologies affiche des performances dignes de ses modèles de table MXG et PSG, ce qui le prédestine aux applications de 5G. P our répondre aux exigences liées au développement de la technologie 5G, dont la définition de l'ensemble des spécifications est en cours de finalisation, rien ne vaut un instrument de mesure affichant une grande flexibilité. « Pour la génération des signaux très complexes mis en œuvre dans ces applications émergentes, nous avons développé le générateur de signaux micro-ondes modulaire M9383A, même s'il se différencie des instruments modulaires classiques. S'il se présente au format PXI Express (PXIe), l'utilisateur achète en fait une configuration complète dans un châssis de 18 emplacements », explique Giovanni D'Amore, EMEAI Marketing Brand Manager chez Keysight Technologies. En plus de ses performances élevées, le générateur de signaux microondes analogiques et vectoriels M9383A de Keysight Technologies se caractérise aussi par une grande flexibilité. Selon la version choisie, on trouve ainsi jusqu'à 6 modules différents (référence, module DDS, synthétiseur, modulateur bande de base/paires IQ, module de sortie et élévateur de fréquence), soit 12 emplacements, sans oublier le contrôleur. « En plus de sa flexibilité, notre nouvel appareil se situe, en termes de performances, entre les modèles de table MXG et les PSG », affirme Gio-vanni D'Amore. Le générateur de signaux analogiques et vectoriels M9383A affiche une gamme de fréquence allant de 1MHz à 14, 20, 31,8 ou 44GHz, selon l'option, et une largeur de modulation interne maxi-male de 1GHz (option M9383AC11) en plus des options - B04/ B05 (40 MHz), - B16/B17 (160 MHz) et - BC05/C06 (500MHz). Un EVM de 1% Citons, parmi les autres spécifications, une amplitude de -90dBm à + 19dBm, à 20 GHz, ou + 7 dBm, à 40 GHz, une justesse sur l'amplitude de ± 1 dB (puissance de sortie supérieure à - 90 dBm et fréquence supérieure ou égale à 2 GHz), un bruit de phase de - 137 dBc/Hz à 20 kHz d'une por teuse de 1 GHz, une vitesse de réglage de l'ordre de 150 µs en mode List, la présence d'entrées pour des modulations analogiques externes (AM, FM et impulsions), etc. « Une autre caractéristique remarquable du M9383A est un EVM (Error Vector Magnitude) de 1% pour les formes d'onde de largeur de 800 MHz et d'une fréquence de 28 GHz, car le vecteur d'erreur est une mesure critique pour la performance des signaux modulés 5G », explique Giovanni D'Amore. Le nouveau générateur de signaux microondes a d'ailleurs déjà été intégré dans la solution de référence 5G du constructeur pour les développeurs travaillant dans les bandes inférieures à 6 GHz, de 28 GHz et de 39 GHz. DES ANALYSEURS DE RÉSEAU VECTORIELS COMPLETS JUSQU'A 120 GHz INSTRUMENTATION P arallèlement à l'introduction du générateur de signaux micro-ondes M9383A, l'américain Keysight Technologies poursuit le renouvellement de son offre en analyse de réseau vectorielle, avec la disponibilité des séries B des PNA-L (N523xB; 300 kHz à 8,5, 13,5 ou 20GHz, 10MHz à 43,5 ou 50 GHz), PNA (N522xB; 10 MHz à 13,5, 26,5, 43,5, 50 ou 67GHz) et PNA-X (N524xB; 10MHz à 8,5, 13,5, 26,5, 43,5, 50 ou 67GHz). «Ce sont les remplaçants des versions A: la série d'entrée de gamme PNA-L est taillée pour la mesure des paramètres S et aux tests non linéaires simples de composants passifs, d'amplificateurs; les performances des PNA les destinent aux mesures avancées; et, de par leurs performances et leur flexibilité, les PNA-X sont mis en œuvre pour la caractérisation complète des composants linéaires et non linéaires», décrit Giovanni D'Amore, EMEAI Marketing Brand Manager chez Keysight Technologies. En plus de s'appuyer sur une plateforme logicielle commune avec les modèles PXI et l'ENA E5080A, les nouveaux modèles sont disponibles avec une licence perpétuelle, et désormais une licence transportable ou pour une durée d'un an, ce qui permet réduire l'investissement pour un projet spécifique ou en production. «Grâce à l'option LFE pour les N5222B/27B et N5242B/27B, ces modèles sont les premiers à descendre aussi bas en fréquence (900 Hz). Avec de nouvelles têtes, une nouvelle sonde de puissance USB 1,0mm et le kit de calibration/ vérification mécanique de 1,0mm 85059B/V, nous proposons un système d'analyse de réseau vectorielle 2 ou 4 ports complet jusqu'à 120MHz», affirme Giovanni D'Amore.

Un générateur de signaux micro-ondes PXIe taillé pour l’avenir
