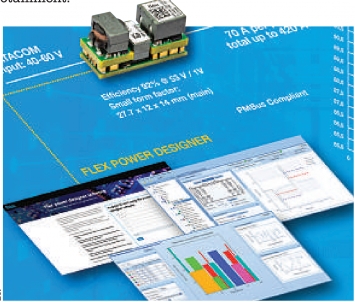

Répondant aux exigences des centres de données de nouvelle génération, le BMR 481 est conçu pour les architectures de conversion directe du 48 V vers les très basses tensions exigées par les cœurs de processeurs, notamment. Le BMR 481 est décliné en deux versions : d'un côté un module principal (photo), de l'autre un module satellite. Le premier peut être associé à cinq modules satellites. L es applications dans le nuage, telles que l'analyse Big Data , les véhicules autonomes, l'intelligence artificielle et l'apprentissage profond ( deep learning ), exigent des centres de données de plus en plus performants. La puissance demandée par les cartes de traitement se chiffre déjà en kilowatts et les concepteurs d'alimentations se trouvent confrontés à de réels défis, dont le moindre n'est pas de dissiper de façon efficiente les calories. Pour alimenter les charges énergivores (CPU, GPU, Asic, mémoires), la tendance consiste aujourd'hui à convertir directement une tension de bus de 48V en des niveaux de tension très bas. À cet égard, la tension de cœur de certains processeurs n'excède pas 0,5V. Par rapport aux architectures traditionnelles à bus intermédiaire (IBC, Intermediate Bus Conversion ), il est ainsi fait l'impasse sur un étage de conversion (généralement 48V vers 12 V), source de pertes. Il en résulte un rendement global amélioré, mais aussi une empreinte réduite sur la carte. Pour cette topologie de conversion directe, Flex Power Modules a introduit le premier élément d'une nouvelle génération de modules de puissance. 420A avec un module principal et cinq satellites Estampillé BMR 481, ce convertisseur DC-DC isolé de 70A est caractérisé par une plage de tensions d'entrée de 40 V à 60V. Le potentiel de sortie est quant à lui programmable entre 0,5 V et 1,35 V. Le BMR 481 est décliné en deux versions : d'un côté un module principal (le BMR 481 0021/002 de 27,2 x 12 x 14 mm), doté d'une interface numérique PMBus 1.3 pour la configuration et les fonctions de surveil-lance et de contrôle, de l'autre un module satellite (le BMR 4810022 de 27,7x12x12,6mm). La solution complète, associant un module principal et un maximum de cinq satellites, est apte à délivrer jusqu'à 420 A. Un rendement optimal est obtenu par l'activation et la désactivation automatiques, à l'initiative du contrôleur du module principal, des satellites en fonction de la charge, ainsi que par un ajustement dynamique de la tension. Par rapport à une topologie IBC à deux étages, un gain de 2 à 3 points de rendement serait envisageable. Lors d'une conversion directe 53 V vers 1V, la société fait état d'un rendement maximal de 92%, pour un gain surfacique allant jusqu'à 50%. Flex compte introduire dès cette année un second élément, le BMR 482, compatible PMBus, AVSBus et Intel SVID. Il sera apte à fournir plus de 100 A par phase, soit plus de 600A au total dans la configuration avec un module principal et ses cinq satellites. TOSHIBA COMPACTE SES PILOTES DE MOTEUR BASSE TENSION PUISSANCE S ous la référence TC78H653FTG, Toshiba Electronics Europe introduit un circuit intégré à double pont en H, pour la commande des moteurs DC à balais ou pas-à-pas. Un tel élément convient à un large éventail d'applications exploitant un moteur alimenté par une batterie dont la tension est relativement basse (1,8 à 7 V). Il s'adresse notamment aux appareils portables équipés de moteurs (appareils photo, brosses à dents électriques, imprimantes), à certains produits pour la maison, comme les verrous électroniques, les compteurs intelligents, les jouets alimentés par deux piles 1,5 V, de même qu'à certains appareils tirant leur énergie d'un port USB 5V. Faisant appel au procédé DMOS du japonais, ce driver est capable de fournir 4 A. Il peut fonctionner sur deux canaux en mode «small» (petit courant). Une amélioration du couple moteur est obtenue grâce à la réduction des pertes du fait de la faible résistance à l'état passant des commutateurs, soit seulement 0,22 O (en mode «small») et 0,11 O (en mode «large», ou courant élevé). Le TC78H653FTG est proposé dans un boîtier QFN16 de 3 mm de côté. Par rapport au TC78H651FNG antérieur au format TSSOP (5x6,4 mm), l'empreinte sur la carte a été fortement diminuée. Ph.C.

Les convertisseurs DC-DC de Flex Power Modules prêts pour la conversion directe
