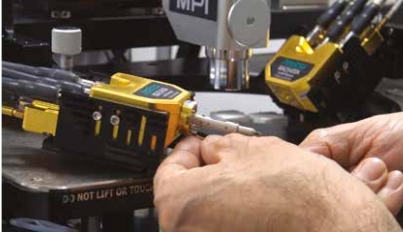

EN AMÉLIORANT SES TÊTES MILLIMÉTRIQUES, ANRITSU A CONÇU UN ANALYSEUR DE RÉSEAU VECTORIEL CAPABLE DE BALAYER EN UNE SEULE FOIS LES FRÉQUENCES DE 9 kHz À 220 GHz. Les nouvelles générations de systèmes de communication migrent de plus en plus vers les bandes de fréquence millimétriques, à l'instar de la 5G. Si les fondamentales ne sont pas forcément très élevées, la caractérisation des composants développés pour ces produits doit être menée jusqu'à plusieurs harmoniques, soit des fréquences pouvant atteindre 190 GHz pour la 5 e harmonique d'un signal à 38 GHz, par exemple. « Lors de la conception d'un nouvel amplificateur, les ingénieurs doivent caractériser d'une manière très précise capacités, inductances et autres composants pour disposer de modèles complets, réaliser des simulations performantes en peu d'itérations et, in fine, optimiser le cycle de développement », explique José María Pindado Buendía, RF & µW Field Application Engineer chez Anritsu. Jusqu'à présent, les utilisateurs devaient changer de modules, et passer des guides coaxiaux à des guides d'onde pour caractériser un composant au-delà de 145 GHz avec un analyseur de réseau vectoriel du japonais Anritsu. « Avec le modèle VectorStar ME7838G et les nouvelles extended heads MA25400A, nous proposons le premier système large bande du marché à couvrir une bande de fréquences de 70 kHz à 220 GHz en un seul balayage », annonce José María Pindado Buendía. La solution complète met en œuvre le modèle VectorStar MS4647B avec les options 7, 70 et 80/81 – le ME7838G partage la même plateforme que les autres analyseurs de réseau vectoriels –, les modules millimétriques MA25400A, l'ensemble de test 3739C et le kit d'accessoires 2000-1956-R. « Les nouveaux modules reposent sur la technologie propriétaire NLTL (non-linear transmission line), la même que celle des MA25300A limités à 145 GHz. Nous avons ajouté un quatrième “récepteur” pour atteindre 220 GHz, tout en conservant les excellentes performances de la technologie NLTL », explique José María Pindado Buendía. Avec la solution d'analyse de réseau vectorielle VectorStar ME7838G, Anritsu facilite la caractérisation des composants millimétriques menée par les laboratoires de R&D avancée. UNE CONNEXION UNIQUE Anritsu a par ailleurs travaillé sur la partie connectique des têtes et des sondes, devenant le véritable défi des fréquences millimétriques. « Nous avons ainsi développé, en partenariat avec MPI, la sonde spécifique Titan dotée de connecteurs coaxiaux de 0,6 mm seulement. L'interface avec la tête MA25400A se différencie des connecteurs télécoms classiques par une partie femelle slotless et une partie mâle slotted. En plus de fournir une connexion directe sans connecteur fileté de 0,6 mm, cette interface unique permet d'éviter les risques d'endommager le connecteur et d'assurer la répétabilité de la connexion », insiste José María Pindado Buendía. « L'intérêt premier de l'analyseur de réseau vectoriel ME7838G est la mesure large bande, ce qui en fait un produit dédié à la R&D avancée (instituts de recherche, plateformes de test d'universités). C'est une innovation unique sur le marché, dont la complexité et la difficulté d'utilisation sont des freins à une commercialisation industrielle », constate Eric Fauxpoint, EMEA Engineering & Technologies Director et EMEA Marcom Director d'Anritsu. Le VNA 1 port monte à 43,5 GHz Anritsu a complété sa gamme d'analyseurs de réseau vectoriels USB ShockLine, avec la série MS46131A qui est le premier analyseur 1 port du marché couvrant une gamme de fréquence allant de 1 MHz à 8, 20 et 43,5 GHz. Les modèles 1 port MS46121B étaient jusqu'à présent limités à 4 ou 6 GHz. La société cible la mesure d'antennes 5G dans les bandes de fréquences FR1 et FR2 par exemple, ainsi que d'autres applications millimétriques. Parmi les autres spécifications, mentionnons une largeur des filtres d'analyse de 10 Hz à 300 kHz, un bruit de trace de 0,009 dB et de 0,12° à 1 GHz, un niveau de puissance maximum de 0 dBm et une directivité supérieure à 42 dB à 1 GHz, ou de 28 dB à 43,5 GHz, avec des kits de calibration standard (42 dB avec des kits de calibration avec la définition s1p).

L’analyse de réseau vectorielle large bande atteint 220 GHz
